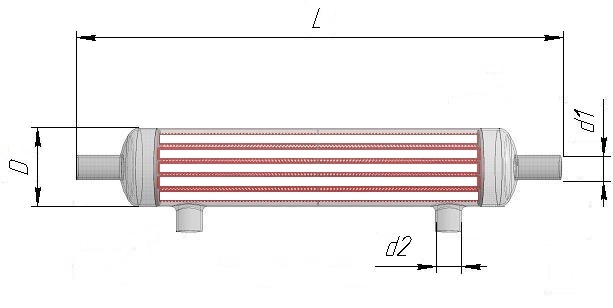

Теплообмінники типу TL


 Теплообмінники лінійного  типу ТL призначені  для під'єднання джерел постачання або споживання теплової енергії до тепло- або холодоакумулюючих ємностей (надалі ємності), в яких застосовується інший склад теплоносія, або  інші параметри тиску теплоносія. Теплообмін в теплообміннику типу ТL  відбувається через прямолінійні тонкостінні трубки  з  гофрованою  поверхнею з   хром-нікелевої сталі  AISI-304. яка виготовляється

згідно  з ТУ У 25.9-36032304-001:2014.

Перепад статичного тиску на теплообміннику до 1 МПа.

Теплообмінник  типу  TL  монтується  ззовні ємностей, як окремий елемент і виготовляються наступних моделей:   TL1,TL2,TL3,TL4,TL5  які відрізняються між собою  тільки технічними параметрами, які наведені в таблиці.

За замовчуванням  всі  теплообмінники  мають   TM ODE—  ізоляцію зі спіненого каучуку товщиною 6,0 мм. Завдяки своїм показникам теплопровідності, коефіцієнту опору дифузії водяної пари та вогнестійкості, каучук є найоптимальнішим матеріалом для трубної ізоляції. Технічні дані по ізоляції в таблиці нижче.

Перевагою теплообмінника типу TL  є те що, його можна використовувати з будь-якими ємностями, при цьому ємність не потребує втручання у  свою конструкцію. При певному  розміщенні теплообмінника відносно ємності завдяки низькому гідравлічному опорові  теплообмінника можна забезпечити рух теплоносія між теплообмінником  і ємністю завдяки гравітаційному спонуканню. При тому зникає необхідність у додатковому циркуляційному  насосі  між теплообмінником та ємністю,  що дозволяє стратифікацію теплоносія в ємності.

При пуску теплообмінників в роботу рекомендується спочатку направляти теплоносій в міжтрубний простір, а потім вже в трубний. Рекомендована швидкість теплоносія для рідин 1-3 м/с.

Під’єднання теплообмінника  різьбове.

Спосіб виготовлення теплообмінників запатентовано. Патент UA 103456 .







  Таблиця технічних характеристик.

 *  Спад тиску вказано для швидкості потоку   1,2 м/с.



 Технічна характеристика TM ODE ізоляції

Розрахункове значення теплопровідності

0,036 Вт/мК (-20°C)

Щільність

50-65 кг/м3

Клас горючості

TS EN 13501-1

Клас A

Коефіцієнт опору дифузії водяної пари

µ ≥ 6.000

Провідність водяної пари

0,21 µgm/Nh

Клас протипожежності (BS 476)

Клас 1

Робоча температура

-200°C +116°C

% закрытих чарунок

> 90%

Виробник  Туреччина.




Теплообмінники типу TU1




Теплообмінники  типу TU1 призначені для підключення джерел постачання або споживання теплової енергії до акумулюючих ємностей , бойлерів гарячого водопостачання . Поверхня теплообміну виготовлена у вигляді харчової хром-нікелевої  сталі AISI304. В теплообміннику використовується тонкостінна гофрована  труба марки ECO FLEX Dn12(ck) згідно ТУ У 25,9-36032304-001:2014. Кришка і горловина фланця виготовлена  з сталі Ст3.  Внутрішня  поверхня кришки покрита  полімер-керамічнім покриттям Proguard CN 200. Матеріал ущільнення - гума EPDM або харчова гума. Під'єднання до  внутрішнього контуру різьбове. Теплообмінники можуть виготовлятись як у корпусі так і без нього. Безкорпусні  теплообмінники в основному призначені для монтування в акумулюючі ємності.
Максимальний робочий Тиск до 1 МПа, максимальна робоча температура до 100 ° С.
Теплообмінники  типу TU виготовляють
ся довжиною  L до  1,6 м. Довжина корпуса  L+5 см.



Спосіб виготовлення теплообмінників запатентовано. Патенти UA 103456  і UA 105718.









 Замовити дзвінок



Теплообмінники типу TU4




Теплообмінники  типу TU4 призначені для підключення джерел постачання або споживання теплової енергії до акумулюючих ємностей , бойлерів гарячого водопостачання . Поверхня теплообміну виготовлена з тонкостінних труб з гофрованою поверхнею з харчової хром-нікелевої  сталі AISI304. В теплообміннику використовується труба марки ECO FLEX Dn20(ck) згідно ТУ У 25,9-36032304-001:2014. Кришка і горловина фланця виготовлена  з сталі Ст3. Внутрішня  поверхня кришки покрита  полімер-керамічнім покриттям Proguard CN 200. Матеріал ущільнення - гума EPDM або харчова гума. Під'єднання до внутрішнього контуру різьбове. Теплообмінники можуть виготовлятись як у корпусі так і без нього. Безкорпусні  теплообмінники в основному призначені для монтування в акумулюючі ємності.
Максимальний робочий тиск до 1 МПа, максимальна робоча температура до 100 ° С.
Теплообмінники  типу TU4 виготовляються довжиною  L до  1,7 м. Довжина корпуса  L+2 см

Спосіб виготовлення теплообмінників запатентовано. Патенти UA 103456  і UA 105718.





                                    Теплообмінник   високого тиску   типу   TUP

    Теплообмінники високого тиску  типу ТUP призначені  для використання з будь-якими холодильними установками, тепловими насосами тощо, з метою одержання додаткового тепла.

Під’єднання теплообмінника фланцеве  до корпуса  ємності і зварне (паяне)  патрубків теплообмінника.

 Теплообмін в теплообміннику типу ТUP  відбувається через прямолінійні тонкостінні трубки  з  гофрованою  поверхнею з   хром-нікелевої сталі  AISI-304. яка виготовляється згідно  з ТУ У 25.9-36032304-001:2014.

Основна відмінність теплообмінника TUP від TL  є спеціальна технологія виготовлення і підготовки внутрішньої частини  теплообмінника здатного  витримувати високий тиск до 4,0 МПа.

Теплообмінник  типу  TUP   монтується   в  ємність будь якого об’єму. Технічні параметри і ціна  наведені в таблиці.

Спосіб виготовлення теплообмінників запатентовано. Патент UA 105718.

Теплообмінник виготовляється згідно  ТУ У 28.2- 2184911536-001:2016

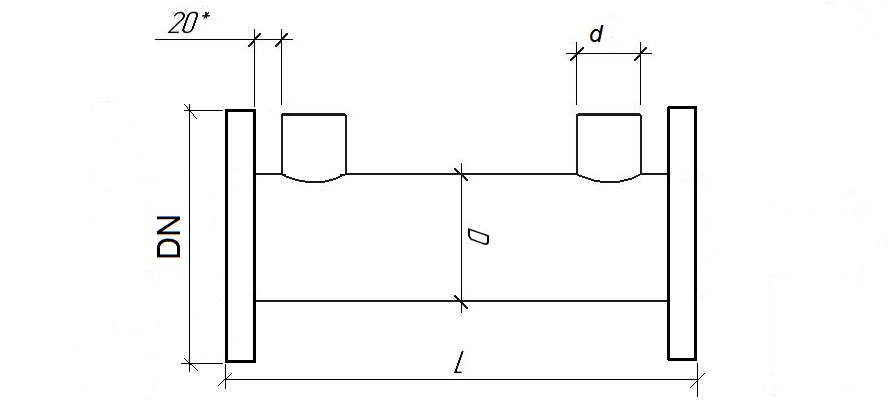

Теплообмінники типу TLF


Теплообмінник лінійного  типу ТLF призначений  для під'єднання джерел постачання або споживання теплової енергії  до акумулюючих баків, в яких застосовується інший теплоносій, або  інші параметри тиску теплоносія. Теплообмін в теплообміннику типу ТLF  відбувається через прямолінійні тонкостінні труби з  гофрованою поверхнею  з харчової хром-нікелевої  сталі  AISI-304.

Перепад тиску на теплообмінніку до 1 МПа.
Теплообмінник  типу
TLF  монтується  ззовні від теплоакумулюючих ємностей, як окремий елемент.

Перевагою теплообмінника типу TLF  є те, що його можна використовувати з будь-якими ємностями з зовнішньої сторони, при цьому акумулююча ємність не потребує доробки



Під’єднання теплообмінника   фланцеве. Спосіб виготовлення теплообмінників запатентовано. Патент UA 103456.











Теплообмінники типу TLP

Теплообмінник лінійного  типу ТLP призначений для роботи під високим тиском до 4 мПа  для під'єднання джерел постачання теплоносія типу фреон або інший теплоносій з іншими параметрами  тиску теплоносія. Теплообмін в теплообміннику типу ТLP  відбувається через прямолінійні тонкостінні труби з гофрованою  поверхнею  з харчової хром-нікелевої  сталі  AISI-304. Перепад тиску на теплообмінику до 4 МПа.
Теплообмінник
  типу  TLP  монтується  ззовні від теплоакумулюючих ємностей, як окремий елемент. Перевагою теплообмінника типу TLP  є те, що його можна використовувати з будь-якими холодильними установками з метою одержання додаткового тепла. Теплообмінники виготовляються  наступних модифікацій : TLP-1, TLP-2, TLP-3, і відрізняються довжиною згідно таблиці.

Під’єднання теплообмінника різьбове на стороні перпендикулярній до корпуса і зварне по осі теплообмінника.

Спосіб виготовлення теплообмінників запатентовано. Патент UA 103456 .








Теплообмінники типу TS і ТВ

Теплообмінник  типу Тспірального типу і ТВ барабанного типу, призначений для під'єднання джерел постачання або споживання теплової енергії  до акумулюючих баків, в яких застосовується інший теплоносій, або  інші параметри тиску теплоносія. Теплообмінна поверхня теплообмінника типу ТS і ТВ виготовлена з тонкостінної  труби з гофрованою  поверхнею з харчової хром-нікелевої  сталі  AISI-304. Під'єднання до  внутрішнього контуру різьбове.
   Перепад статичного тиску на теплообміннику до 1 МПа.

   Теплообмінник типу TS   монтується  на  фланці діаметром 300мм і конструктивно відрізняються від аналогічних на ринку з кращими експлутаційними характеристиками.



   Теплообмінники типу ТВ монтуються в середині ємності (за допомогою болтів М8 до дна днища). Болти в комплект не входять.

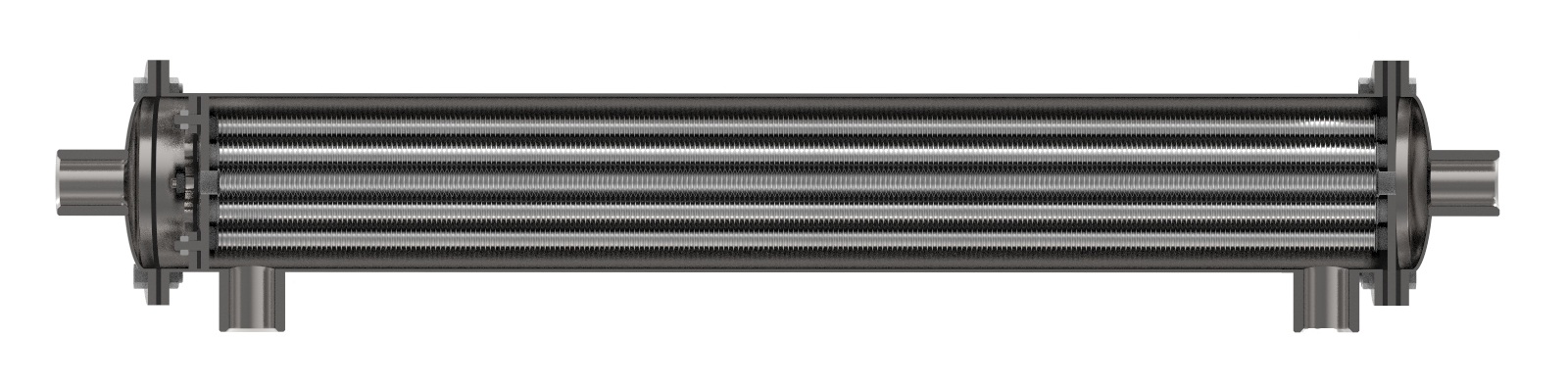

                                   Розбірний  теплообмінник  типу   TLX

    Розбірні теплообмінники лінійного  типу ТLX призначені  для під'єднання джерел постачання або споживання теплової енергії до тепло- або холодоакумулюючих ємностей (надалі ємності), в яких застосовується інший склад теплоносія, або  інші параметри тиску теплоносія. Теплообмін в теплообміннику типу ТLX  відбувається через прямолінійні тонкостінні трубки  з  гофрованою  поверхнею з   хром-нікелевої сталі  AISI-304. яка виготовляється згідно  з ТУ У 25.9-36032304-001:2014.

Перепад тиску на теплообміннику до 0.3 МПа.

Теплообмінник  типу  TLX  монтується  ззовні ємностей, як окремий елемент і виготовляються наступних моделей:  TLX1, TLX3,TLX4,TLX5  які відрізняються між собою  тільки технічними параметрами, які наведені в таблиці.

За замовчуванням  всі  теплообмінники  мають   TM ODE—  ізоляцію зі спіненого каучуку товщиною 6,0 мм. Завдяки своїм показникам теплопровідності, коефіцієнту опору дифузії водяної пари та вогнестійкості, каучук є найоптимальнішим матеріалом для трубної ізоляції. Технічні дані по ізоляції в таблиці нижче.

Перевагою теплообмінника типу TLX  є те що, він повністю розбірний, що забезпечує повний доступ до елементів теплообмінника для його очищення від накипу і відкладень.

Його можна використовувати з будь-якими ємностями, при цьому ємність не потребує втручання у  свою конструкцію. При певному  розміщенні теплообмінника відносно ємності завдяки низькому гідравлічному опорові  теплообмінника можна забезпечити рух теплоносія між теплообмінником  і ємністю завдяки гравітаційному спонуканню. При тому зникає необхідність у додатковому циркуляційному  насосі  між теплообмінником та ємністю,  що дозволяє стратифікацію теплоносія в ємності.

При пуску теплообмінників в роботу рекомендується спочатку направляти теплоносій в міжтрубний простір, а потім вже в трубний. Рекомендована швидкість теплоносія для рідин 1-3 м/с.

Під’єднання теплообмінника  різьбове.

Спосіб виготовлення теплообмінників запатентовано. Патент UA 105718.







Теплообмінники типу TU2




Теплообмінники  типу TU2 призначені для підключення джерел постачання або споживання теплової енергії до акумулюючих ємностей , бойлерів гарячого водопостачання . Поверхня теплообміну виготовлена з тонкостінних труб з гофрованою поверхнею з харчової хром-нікелевої  сталі AISI304. В теплообміннику використовується труба марки ECO FLEX Dn20(ck) згідно ТУ У 25,9-36032304-001:2014. Кришка і горловина фланця виготовлена  з сталі Ст3. Внутрішня  поверхня кришки покрита  полімер-керамічнім покриттям Proguard CN 200. Матеріал ущільнення - гума EPDM або харчова гума. Під'єднання до внутрішнього контуру різьбове. Теплообмінники можуть виготовлятись як у корпусі так і без нього. Безкорпусні  теплообмінники в основному призначені для монтування в акумулюючі ємності.
Максимальний робочий тиск до 1 МПа, максимальна робоча температура до 100 ° С.
Теплообмінники  типу TU2 виготовляються довжиною  L до  1,7 м згідно ТУ У 28.2-2184911536-001:2016 . Довжина корпуса  L+5 см.

Спосіб виготовлення теплообмінників запатентовано. Патенти UA 103456  і UA 105718.
